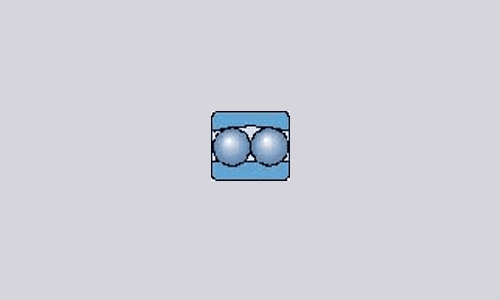

Self-Aligning Ball Bearings
ตลับลูกปืนเม็ดกลมสองแถวปรับแนวได้เอง

เป็นตลับลูกปืนเหมาะสำหรับลักษณะการใช้งานที่ต้องมีลักษณะของการเยื้องแนวเกิดขึ้น (Misalignment) มีทั้งแบบเปิดและแบบที่มีฝาปิดกันฝุ่นสองข้าง และภายในตลับลูกปืนมีจาระบีบรรจุอยู่มาจากโรงงานและไม่จำเป็นต้องมีการอัดจาระบีเพิ่มเติม (Maintenance-free)

นอกจากนั้น ยังมีแบบรุ่นที่มีรูเรียวสำหรับใช้งานกับปลอกปรับขนาดเพลาติดตั้งในชุดเสื้อพลัมเมอร์บล็อก เหมาะกับการออกแบบเครื่องจักรที่ต้องการความประหยัดตลับลูกปืนเม็ดกลมสองแถวปรับแนวได้เอง ถูกคิดค้นขึ้นโดย SKF มีเม็ดลูกกลิ้งสองแถวและรางวิ่งที่วงแหวนนอกมีลักษณะเป็นผิวโค้งร่วมกัน ลักษณะเช่นนี้เอง ที่ทำให้ตลับลูกปืนมีคุณสมบัติในการปรับแนวได้เอง ทำให้สามารถรองรับการเยื้องมุมกันระหว่างเพลาและตัวเสื้อได้ ดังนั้นลูกปืนประเภทนี้จึงเหมาะกับการใช้งานที่คาดว่าจะมีการเยื้องแนวหรือการแอ่นตัวของเพลา นอกจากนี้เมื่อเทียบกับตลับลูกปืนประเภทอื่นๆแล้วยังมีความเสียดทานต่ำที่สุด ซึ่งทำให้เกิดความร้อนน้อย แม้ว่าจะทำงานที่ความเร็วรอบสูง


ตลับลูกปืนเม็ดกลมสองแถวปรับแนวได้เองถูกผลิตขึ้นหลายแบบดังนี้

  • ตลับลูกปืนแบบพื้นฐาน มีทั้งชนิดรูในเป็นรูทรงกระบอก(รูตรง) และรูเรียว (องศาเรียว 1:12)
  • ตลับลูกปืนพร้อมแผ่นยางกันฝุ่นแบบสัมผัส โดยมีรหัสต่อท้าย 2RS1 แผ่นยางกันฝุ่นทำจากยางสังเคราะห์(NBR,Acrylontrite butadiene rubber) มีความต้านทานต่อน้ำมันและการสึกหรอ อุหภูมิใช้งานอยู่ที่ -40 Cถึง+100 และสามารถทนความร้อนได้สูงถึง 120 C ในช่วงสั้น

รหัสระบุเสริมตามท้ายรหัสตลับลูกปืน
รหัสเสริมที่ใช้เพื่อระบุลักษณะพิเศษบางประการของตลับลูกปืนเม็ดกลมปรับแนวได้เองของ SKF มีความหมายดังต่อไปนี้
  C3 ช่องว่างภายในแนวรัศมีระดับที่มากกว่าระดับปกติ
  E ลักษณะการออกแบบภายในที่ดัดแปลงให้มีประสิทธิภาพการทำงานสูงสุด
  K รูในเป็นรูเรียว อัตราเร็ว 1:12
  M รังทองเหลืองตัดกลึงขึ้นรูป วางตำแหน่งไว้กลางเม็ดลูกกลิ้ง
  TN รังโพลียาไมด์ 6.6 ฉีดขึ้นรูป วางตำแหน่งไว้กลางเม็ดลูกกลิ้ง
  TN9 รังโพลียาไมด์ 6.6 ฉีดขึ้นรูปเสริมความแข็งแรงด้วยใยแก้ว วางตำแหน่งไว้กลางเม็ดลูกกลิ้ง
  2RS1 แผ่นยางกันฝุ่นแบบสัมผัสทำจากยางอะคริโลไนไตร บิวทาไดอีน (NBR) พร้อมแผ่นเหล็กกล้าเสริมความแข็งแรง ติดตั้งอยู่ทั้งสองด้านของตลับลูกปืน
