Needle Roller Bearings
ตลับลูกปืนเม็ดเข็ม

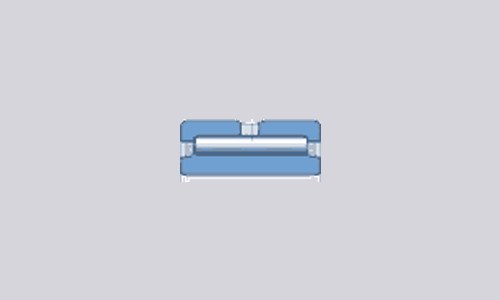

	ตลับลูกปืนเม็ดเข็ม

เป็นตลับลูกปืนที่มีหน้าตัดเล็ก (Low Sectional Height) เหมาะลักษณะงานที่มีพื้นที่หน้าตัด สำหรับตลับลูกปืนที่มีขนาดจำกัดหรือสำหรับการออกแบบการติดตั้งตลับลูกปืนต้องมีลักษณะเล็กกะทัดรัดเป็นพิเศษ

SKF มีตลับลูกปืนเม็ดเข็มและชิ้นส่วนประกอบหลายชนิดเพื่อให้เลือกใช้งาน เช่น

  1. ชุดเม็ดเข็มพร้อมรัง Needle Roller and cage assemblies
  2. ตลับลูกปืนเม็ดเข็มดรอว์นคัพ แบบเปิด และแบบปิด
  3. ตลับลูกปืนเม็ดเข็มแบบมีหน้าแปลนและไม่มีหน้าแปลน, มีวงแหวนในและไม่มีวงแหวนใน
  4. ตลับลูกปืนเม็ดเข็มแบบมีซีลกันฝุ่น
  5. ตลับลูกปืนเม็ดเข็มรวมเข้าชุดกับตลับลูกปืนเม็ดกลม
  6. ตลับลูกปืนเม็ดเข็มรวมเข้าชุดกับตลับลูกปืนเม็ดกลมแบบรับแรงรุน
  7. ตลับลูกปืนเม็ดเข็มรวมเข้าชุดกับตลับลูกปืนเม็ดทรงกระบอกแบบรับแรงรุน
  8. วงแหวนในของตลับลูกปืนเม็ดเข็ม

รหัสระบุเสริมตามท้ายรหัสตลับลูกปืน
รหัสเสริมที่ใช้เพื่อระบุลักษณะพิเศษบางประการของตลับลูกปืนเม็ดเข็มของ SKF มีความหมายดังต่อไปนี้
  AS1 มีรูระบายสารหล่อลื่น 1 รูที่วงแหวนนอก
  C3 ค่าช่องว่างภายในตลับลูกปืนตามแนวรัศมีมากกว่าปกติ
  C4 ค่าช่องว่างภายในตลับลูกปืนตามแนวรัศมีมากกว่า C3
  CNR ค่าช่องว่างภายในตลับลูกปืนตามแนวรัศมีอยู่ในช่วงแคบกว่าระดับปกติ อ้างอิงตามมาตรฐานเดิม (ISO 5753-1981)
  DS ชุดเม็ดเข็มพร้อมรังแบบแยกส่วนได้
  DSTN DS + TN
  H ความคลาดเคลื่อนของขนาดเส้นผ่านศูนย์กลางภายในของชุดเม็ดเข็มพร้อมรังอยู่ในช่วงที่แคบกว่าระดับปกติตัวเลขที่ระบุตามหลังอักษร H คือค่าความคลาดเคลื่อนมีหน่วยเป็นไมโครเมตรหรือไมครอน
  IS1 มีรูระบายสารหล่อลื่นหนึ่งรูที่วงแหวนใน
  PS ความคลาดเคลื่อนและความแม่นยำในการหมุนอยู่ในระดับ 5 อ้างอิงตามมาตรฐาน ISO (สูงกว่าระดับ P6)
  P6 ความคลาดเคลื่อนและความแม่นยำในการหมุนอยู่ในระดับ 5 อ้างอิงตามมาตรฐาน ISO (สูงกว่าระดับ ปกติ)
  RS ตลับลูกปืนมีวงแหวนกันฝุ่นหนึ่งด้าน
  2RS

ตลับลูกปืนเม็ดเข็มมีวงแหวนกันฝุ่นทั้งสองด้าน

  TN รังทำด้วยวัสดุโพลียาไมด์ 6.6 ฉีดขึ้นรูปเสริมความแข็งแรงด้วยใยแก้ว
  VG052

รังแบบแยกส่วนทำจากวัสดุ โพลีอีเธอร์ ซัลโฟน (Polyether Sulfone)

  VGS วงแหวนในแบบที่ผ่านการเจียรนัยขั้นต้น (Preground)
  ZW ชุดลูกกลิ้งพร้อมรังแบบสองแถว
  ZWDSTN ZW + DS +TN
