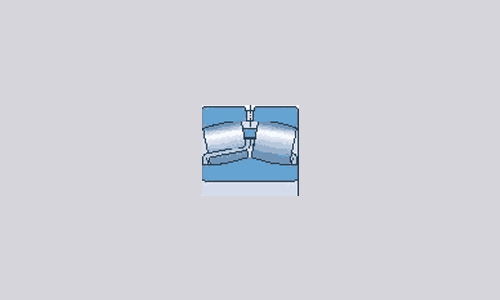

Spherical Roller Bearings
ตลับลูกปืนเม็ดโค้งสองแถว

ตลับลูกปืนเม็ดโค้งสองแถว

เป็นตลับลูกปืนที่แข็งแรงทนทานและมีความสามารถรองรับการเยื้องแนวของเพลา ให้ประโยชน์ในเรื่องความน่าเชื่อถือในการใช้งานที่สูงและอายุการใช้งานที่ยาวนาน แม้ภายใต้สภาวะการใช้งานที่ต้องรับแรงในปริมาณที่สูงมาก เป็นตลับลูกปืนที่ใช้งานได้ทั้งแบบติดตั้งใช้งานบนปลอกปรับขนาดเพลา หรือปลอกสวมเพลาประกอบในตัวเสื้อพลัมเมอร์บล็อคสำหรับการออกแบบลักษณะการประกอบติดตั้งใช้งานตลับลูกปืนที่ประหยัด ตลับลูกปืนเม็ดโค้งสองแถวของ SKF มีผลิตทั้งแบบรูในเป็นทรงกระบอกและแบบรูเรียว

ตลับลูกปืนเม็ดโค้งสองแถว SKF รุ่นมาตรฐานประกอบด้วย

  • ตลับลูกปืนแบบเปิด
  • ตลับลูกปืนแบบมีฝาปิดกันฝุ่น
  • ตลับลูกปืนสำหรับงานที่มีความสั่นสะเทือน

รหัสระบุเสริมตามท้ายรหัสตลับลูกปืน
รหัสเสริมที่ใช้เพื่อระบุลักษณะพิเศษบางประการของตลับลูกปืนเม็ดเข็มโค้งสองแถวของ SKF มีความหมายดังต่อไปนี้
  C2 ค่าช่องว่างภายในตามแนวรัศมี น้อยกว่า ปกติ
  C3 ค่าช่องว่างภายในตามแนวรัศมี มากกกว่า ปกติ
  C4 ค่าช่องว่างภายในตามแนวรัศมี มากกกว่า C3
  C5 ค่าช่องว่างภายในตามแนวรัศมี มากกกว่า C4
  C08 ความแม่นยำในการหมุนสูงขึ้นอยู่ในระดับความเผื่อของ ISO ระดับ 5
  C083 C08 + C3
  C084 C08 + C4
  2CS มีฝาปิดกันฝุ่นแบบสัมผัสทั้งสองด้านทำด้วยวัสดุยาง acrylonitrile butadiene (NBR) เสริมความแข็งแรงด้วยแผ่นเหล็กกล้ามีแถบพลาสติกปิดร่องและรู 3 รูบนวงแหวนนอก, หล่อลื่นด้วยจาระบีชนิดรองรับแรงกดสูง
  2CS2 มีฝาปิดกันฝุ่นแบบสัมผัสทั้งสองด้านทำด้วยวัสดุยาง Fluoro (FKM) เสริมความแข็งแรงด้วยแผ่นเหล็กกล้า มีแถบพลาสติกปิดร่องและรู 3 รู บนวงแหวนนอก หล่อลื่นด้วยจาระบีชนิดโพลียูเรียทนอุณหภูมิสูง
  2CS5 มีฝาปิดกันฝุ่นแบบสัมผัสทั้งสองด้านทำด้วยวัสดุยาง Hydrogenated acrylonitrile butadiene (HNBR) เสริมความแข็งแรงด้วยแผ่นเหล็กกล้า ลักษณะพิเศษอื่นๆ นอกเหนือจากนี้เหมือนกันแบบ 2CS2
  HA3 วงแหวนในผ่านการชุบแข็งแบบ Case-hardening
  K รูของวงแหวนในเป็นรูเรียว อัตราส่วน 1:12
  K30 รูของวงแหวนในเป็นรูเรียว อัตราส่วน 1:30
  P5 ค่าความแม่นยำเชิงขนาดและความแม่นยำในการหมุนอยู่ในระดับความเผื่อของ ISO ระดับ 5
  P6 ค่าความแม่นยำเชิงขนาดและความแม่นยำในการหมุนอยู่ในระดับความเผื่อของ ISO ระดับ 6
  P62 P6 + C2
  VA405 ตลับลูกปืนสำหรับงานที่มีความสั่นสะเทือน และมีรังที่ได้รับการชุบแข็ง
  VA406 VA405 และรูในของตลับลูกปืนเคลือบสาร PTFE
  VE552(E) ผิวข้างของวงแหวนนอกด้านหนึ่งมีรูเกลียวจำนวน 3 รู อยู่ห่างเท่าๆกัน เพื่อความสะดวกในการยกตลับลูกปืนตัวอักษร E หมายความว่า มีหูช้างสำหรับยกติดมาพร้อมกับตลับลูกปืนด้วย
  VE553(E) เช่นเดียวกับ VE552 แต่มีรูเกลียวทั้งสองด้าน
  VG114 รังเหล็กกล้าอัดขึ้นรูป ชุบผิวแข็ง
  VQ424 ความแม่นยำในการหมุนดีกว่า C08
  VT143

บรรจุจาระบีชนิดรับแรกกดสูง อ้างอิงตามตารางในคู่มือตลับลูกปืน

  W ไม่มีร่องและรูรอบวงแหวนนอก
  W20 มีรูจำนวน 3 รูเพื่อป้อนสารหล่อลื่นรอบวงแหวนนอก
  W26 มีรูจำนวน 6 รูเพื่อป้อนสารหล่อลื่นรอบวงแหวนใน
  W33 มีร่องและรูจำนวน 3 รู เพื่อป้อนสารหล่อลื่น รอบวงแหวนนอก
  W64 บรรจุสารหล่อลื่นชนิดแข็ง (solid oil)
  W77 มีการอุดรูป้อนสารหล่อลื่นของแบบ W33
  W513 W26 + W33
