Shaft Alignment and Belt Alignment
อุปกรณ์ตั้งศูนย์เพลาและอุปกรณ์ตั้งแนวสายพาน

อุปกรณ์ตั้งแนวสายพานและศูนย์เพลา

ประเภทของการเยื้องศูนย์เพลา

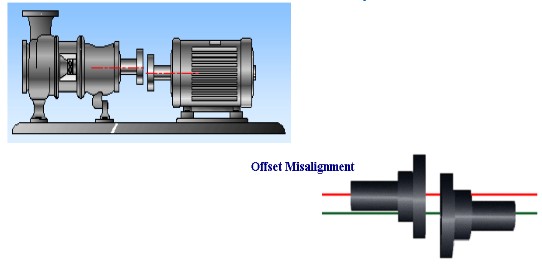

  1. การเยื่องศูนย์แนวขนาน (Parallel Misalignment หรือ Offset) เกิดเมื่อแนวแกนของเพลาทั้งสองแม้จะขนานกัน แต่ไม่ทำมุมซึ่งกันและกัน ระยะห่าง ระหว่างแกนเพลาไปตลอดทั้งแนวของแกนเพลาคู่นั้น

    การเยื่องศูนย์แนวขนาน (Parallel Misalignment หรือ Offset)

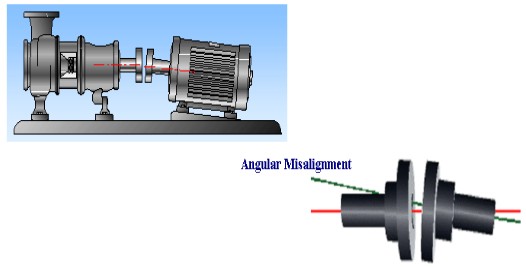

  2. การเยื่องศูนย์เชิงมุม (Angular misalignment) เกิดขึ้นเมื่อแนวแกน (Axis) ของเพลาทั้งสองไม่ขนานกัน แต่ทำมุมซึ่งกันและกัน และจุดตัด ณ. บริเวณใดบริเวณหนึ่ง

    การเยื่องศูนย์แนวขนาน (Parallel Misalignment หรือ Offset)
รู้ใหมว่าคุณสามารถประหยัดค่าใช้จ่ายได้มากเท่าไหร่? จากการตั้ง ศูนย์เพลาให้ถูกต้อง

ตัวอย่างการคำนวณ:
  • มอเตอร์ขนาด 15 กิโลวัตต์ (12 แรงม้า)
  • ค่าไฟฟ้า 1 กิโลวัตต์ = 24 บาท
  • มีการใช้งานมอเตอร์ 24/7 (ใช้งานต่อเนื่องตลอด 24 ชม. เป็นเวลา 7 วัน ต่ออาทิตย์)
  • สิ้นเปลืองพลังงงานมากขึ้น เนื่องจากการเยื้องแนว 5% คิดเป็นเงิน = 15,768 บาท/ปี
  • มีมอเตอร์ 75 ตัว = 1,182,600 บาท

SKF Shaft Alignment Tools

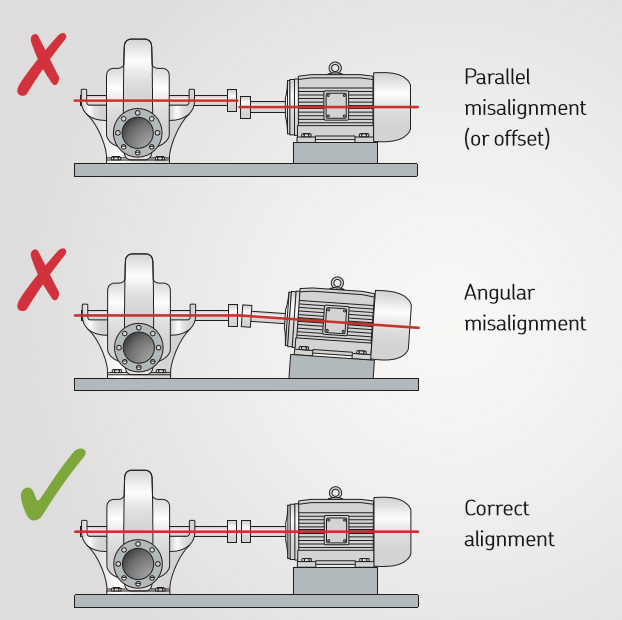

What is shaft misalignment?

Machines need to be aligned in both the horizontal and vertical plane. The misalignment can be caused by both parallel or angular misalignment. The possible consequences of shaft misalignmentare serious to any company’s bottom line and include:

  • Increased friction and thereby energy consumption
  • Premature bearing and seal failure
  • Premature shaft and coupling failure
  • Excessive seal lubricant leakage
  • Failure of coupling and foundation bolts
  • Increased vibration and noise

ประเภทของการเยื้องแนวสายพาน

  • การเยื้องแนวในแนวขนาน
  • การเยื้องแนวในแนวราบ
  • การเยื้องแนวแบบหักเหในแนวตั้ง
