MAINTENANCE PRODUCTS & CODITION MONITORING PRODUCTS

อุปกรณ์ตั้งแนวสายพาน Belt Alignment

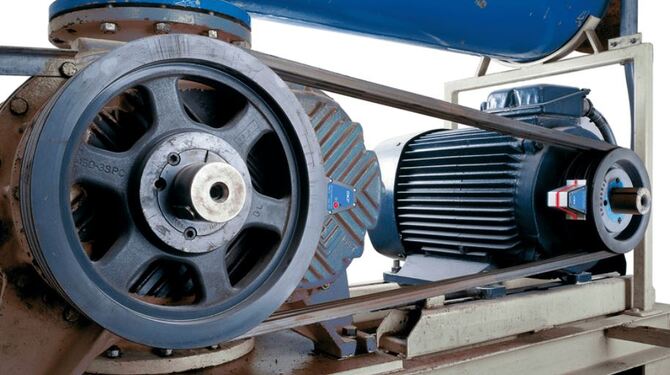

สาเหตุทั่วไปประการหนึ่งที่ทำให้เครื่องจักรหยุดโดยไม่ได้คาดการณ์?

คือการเยื้องแนวของมูเล่ย์ ซึ่งยังทำให้เกิดการสึกหรอของมูเล่ย์และสายพาน รวมทั้งระดับการสั่นสะเทือนและเสียงดังเพิ่มขึ้น ซึ่งเป็นสาเหตุให้เครื่องจักรหยุดการทำงานกระทันหัน ผลกระทบอีกอย่างเมื่อเกิดการสั่นสะเทือนคือทำให้ตลับลูกปืนเสียหาย และสามารถทำให้เครื่องจักรหยุดทำงานได้อีกด้วย

ประโยชน์ของการตั้งแนวสายพานและมูเล่ย์
  1. ลดการสึกหรอของสายพานและมูเล่ย์
  2. ลดแรงเสียดทานและการสิ้นเปลืองพลังงาน
  3. เพิ่มประสิทธิภาพและกำลังการผลิตของเครื่องจักร
  4. ลดค่าใช้จ่ายในการเปลี่ยนอะไหล่และเวลาการหยุดเครื่องจักร

การปรับตั้งสายพานและโซ่ให้ตรงตำแหน่งอย่างแม่นยำช่วยลดการสึกหรอของสายพาน รอก โซ่ และเฟือง นอกจากจะช่วยยืดอายุการใช้งานของสายพานและรอกแล้ว การปรับตั้งที่แม่นยำยังช่วยลดการสั่นสะเทือนของเครื่องจักรอีกด้วย ประโยชน์ทั่วไปของวิธีนี้ ได้แก่ ประสิทธิภาพของเครื่องจักรที่ดีขึ้น เวลาหยุดทำงานที่ไม่ได้กำหนดไว้ลดลง และต้นทุนด้านพลังงานลดลง

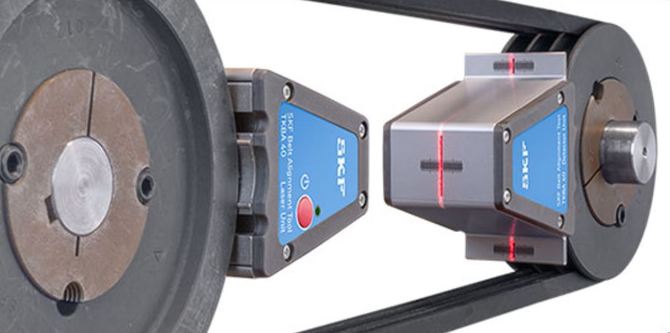

เครื่องตั้งแนวสายพาน SKF TKBA 40

  • ใช้งานง่าย ไม่จำเป็นต้องมีความชำนาญ
  • ที่หน้าแป้นรับมีเส้นอ้างอิงสามเส้น ทำให้ปรับแนวได้ง่าย
  • มีขายึดตัววีตามขนาดต่างๆ สำหรับมูเล่ย์ร่องวีหลายหลายขนิด
  • ระยะยิงเลเซอร์สูงสุด 6 m
  • มีขาแปลงแม่เหล็กเป็นอุปกรณ์เสริม(TMEBA 2) สำหรับสายพานแบบ Multi -Ribbed และสายพานไทม์มิ่ง

TKBA 11 เครื่องมือตั้งแนวสายพาน

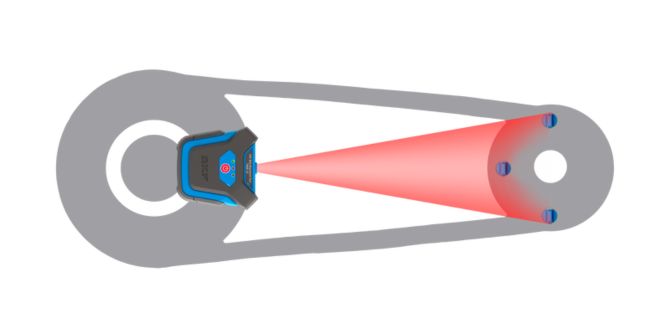

เครื่องตั้งแนวสายพาน SKF TKBA 11

  • เครื่องยิงเลเซอร์หนึ่งตัวพร้อมเป้าหมายแบบพาสซีฟสามตัว
  • ใช้ไดโอดเลเซอร์สีแดงและสามารถใช้ระยะทางสูงสุด 3 เมตร (10 ฟุต)
  • ติดตั้งรวดเร็วและง่ายดาย
  • กระบวนการปรับตำแหน่งแบบง่าย
  • ปรับความตึงและจัดตำแหน่งพร้อมกัน
  • ใช้ได้กับเครื่องจักรส่วนใหญ่ที่ใช้สายพาน V สายพานแถบ สายพานซี่โครง รวมถึงเฟืองโซ่ด้วย



tkba 31 เครื่องตั้งแนวสายพาน

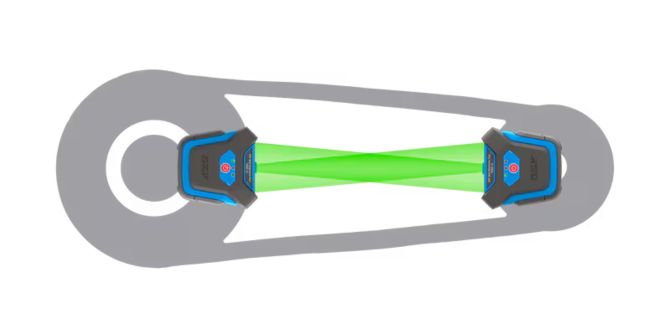

เครื่องตั้งแนวสายพาน SKF TKBA 31

  • หน่วยรับเลเซอร์สองตัว
  • แต่ละหน่วยใช้ไดโอดเลเซอร์สีเขียวและสามารถใช้งานได้ในระยะทางสูงสุด 6 เมตร (20 ฟุต) รวมถึงกลางแจ้งในสภาพแดดจัดด้วย
  • สามเป้าหมาย
  • ตัวตรวจสอบความตึงสายพาน 3 ตัว
  • เกจวัดการสึกหรอ
  • ติดได้รวดเร็วและง่ายดายโดยใช้แม่เหล็กที่ทรงพลัง
  • กระบวนการปรับตำแหน่งแบบง่าย
  • ปรับความตึงและจัดตำแหน่งพร้อมกัน
  • ใช้ได้กับเครื่องจักรส่วนใหญ่ที่ใช้สายพาน V สายพานแถบ สายพานซี่โครง รวมถึงเฟืองโซ่ด้วย

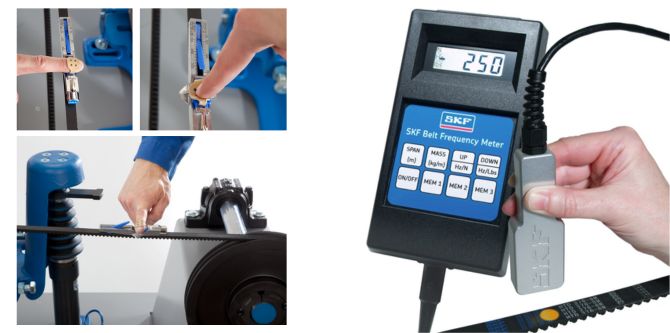

Belt frequency meter เครื่องวัดความตึงสายพาน

requency meter เครื่องวัดความตึงสายพาน

เครื่องมือวัดความตึงสายพานที่สามารถจับค่าสัญญานความถี่ที่เกิดจากการสั่นของสายพาน แล้วมาแปลงเป็นค่าความตึงหน่วยเป็น นิวตัน (N) ได้ เพียงคุณกรอกประเภทของสายพาน และระยะห่างของ Pulley ทั้ง 2 ฝั่ง คุณก็จะได้ค่าความตึงของสายพานของคุณ

นอกจากเครื่องมือจะแสดงค่าความตึงออกมาเป็นตัวเลขที่หน้าจอแสดงผลแล้ว SKF PHL FM10/400 ยังมีตารางมาตราฐานความตึงสายพานทุกประเภท ทั้ง V- Belt และ Timing Belt อีกด้วย

ทำไมต้องวัดความตึงหลังการตั้งแนวสายพาน ?

การตั้งแนวอย่างเดียวช่วยให้สายพานอยู่ในระนาบเดียวกัน ลดการสึกหรอจากการเบี่ยงแนว
แต่หาก ความตึงของสายพานไม่ถูกต้อง — ไม่ว่าจะ หย่อนเกินไปหรือแน่นเกินไป —
ก็ยังคงส่งผลเสียต่อเครื่องจักร เช่น

  • สายพานลื่น ทำให้สูญเสียประสิทธิภาพการส่งกำลัง

  • ตลับลูกปืนและเพลามีแรงกดเกิน ทำให้อายุสั้น

  • เสียงดังหรือแรงสั่นสะเทือนเพิ่มขึ้น
